Descripción

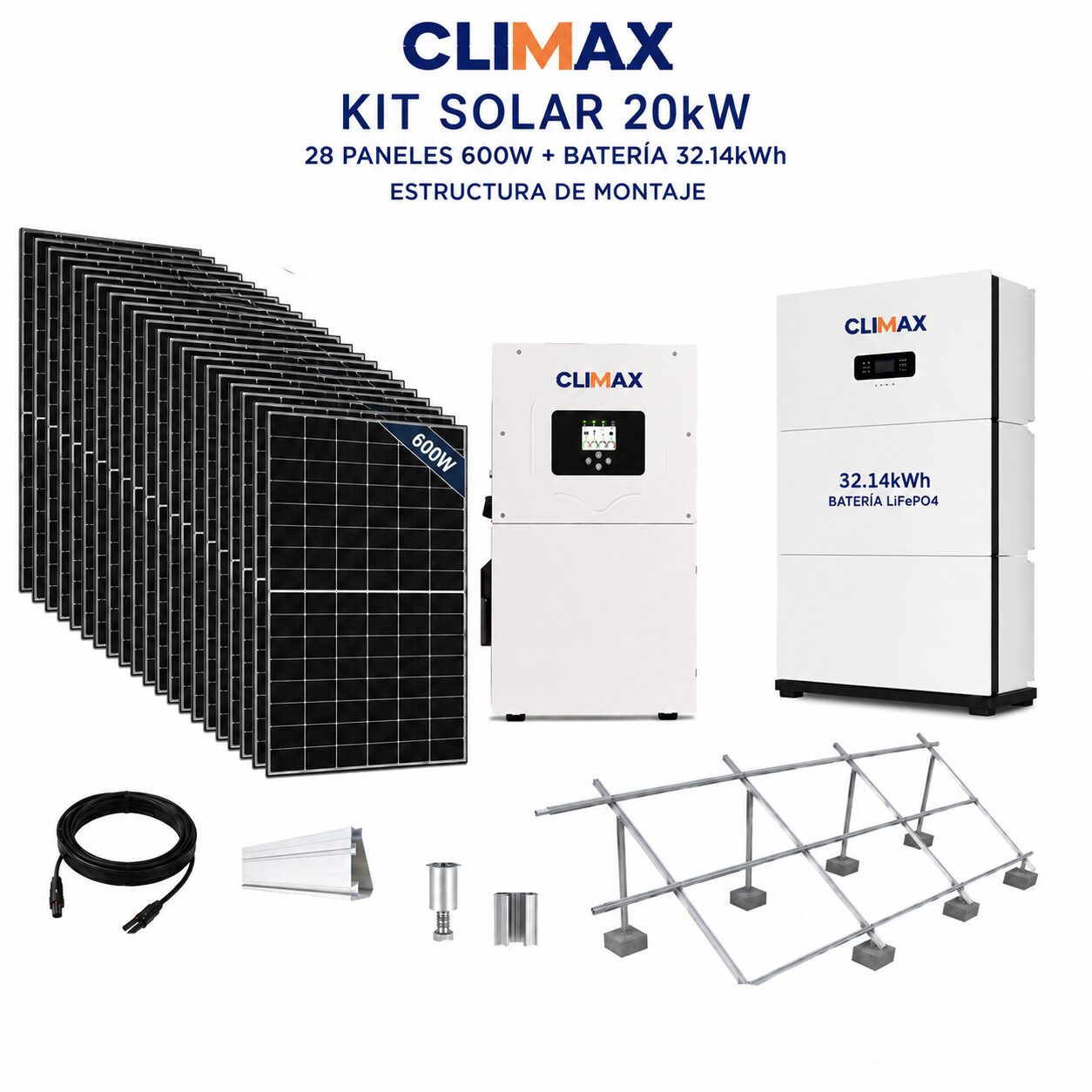

Sistema fotovoltaico de alta capacidad (20KW real) diseñado para cubrir consumo energético completo sin dependencia de la red eléctrica. doble inversor híbrido en paralelo y banco de baterías de alto almacenamiento.

• Modelo: CLX1607
• 28 Panel solar CLX 600W, equipado con celdas solares LonGi tipo \N TopCon
• 2 Bateria LifePO4  314Ah
• Tecnología: Monocristalino N-Type TopCon (Longi)
• Configuración: Half Cell PERC
• Parámetros eléctricos:
• Potencia total: 16.8KW en paneles
• Vmp: 43.3V
• Voc: 51.41V
• Imp: 13.86A
• Isc: 14.65A
• Eficiencia:
• 23.22%
• Dimensiones:
• 2279 × 1134 × 30 mm
• Peso: 31.2 kg
• Garantía:
• 1 año
• Configuración:
• 7 paneles en serie
• 4 strings en paralelo
• CAJA COMBINADORA PV (1 UNIDAD)
• Modelo: H4T-48V
• Tecnología: IGBT

INVERSORES HÍBRIDOS 10KW (2 UNIDADES EN PARALELO)

• Modelo: SPI-10K-UP
• Potencia total combinada: 20KW reales

MPPT:

• Rango: 125V – 425V
• 2 MPPT por inversor

Sistema:

• Voltaje batería: 48V
• Entrada: 120/240V

Configuración:

• Paralelo (expandible)
• Monofásico / split-phase / trifásico

Comunicación:

• RS485
• WiFi
• CAN
• DRM

Dimensiones por unidad:

• 620 × 445 × 130 mm
• Peso: 27 kg

Banco de Batería  LifePO4 32.14 KWH (2 UNIDADES

• Modelo: MZES48-300W
• Voltaje: 51.2V
• Capacidad por unidad: 314Ah
• Energía por unidad: 16.07 kWh

🔋 Total sistema:
👉 32.14 kWh almacenamiento real

Rendimiento:

• Descarga máxima: 150A
• Ciclos de vida: +6000

Tecnología:

• Celdas BYD premium
• BMS inteligente

Dimensiones:

• 580 × 230 × 680 mm
• Peso: 124 kg por unidad

ESTRUCTURA DE MONTAJE

• Aplicación: techo / suelo
• Material: aluminio anodizado + acero inoxidable
• Ajustable

Resistencia:

• Viento: 55 m/s
• Nieve: 1.5 kN/m²

🔌 6. KIT ELÉCTRICO COMPLETO

• 8 sets cable batería (35 mm², 3m)
• Cable PV 4 mm² (200m)
• Conectores MC4
• Terminales
• Caja switch 250A

⚙️ ESPECIFICACIONES GENERALES DEL SISTEMA
